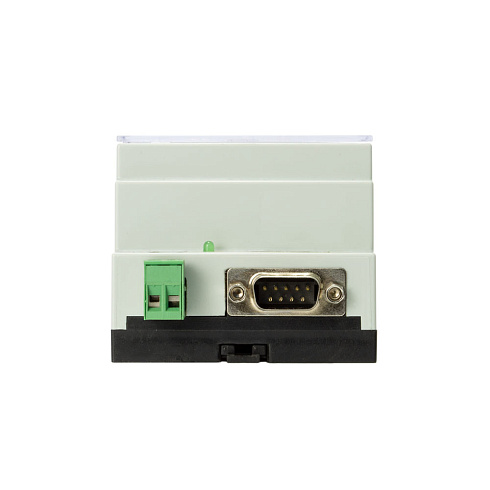

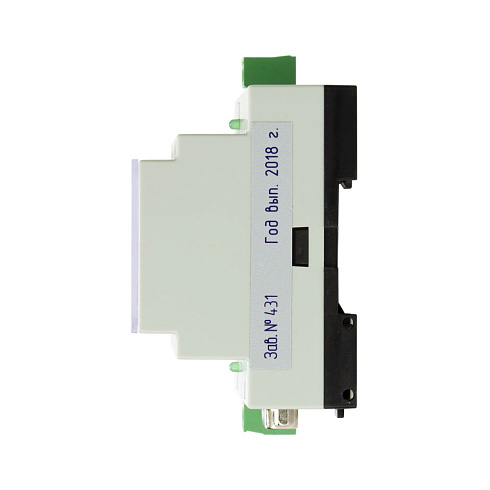

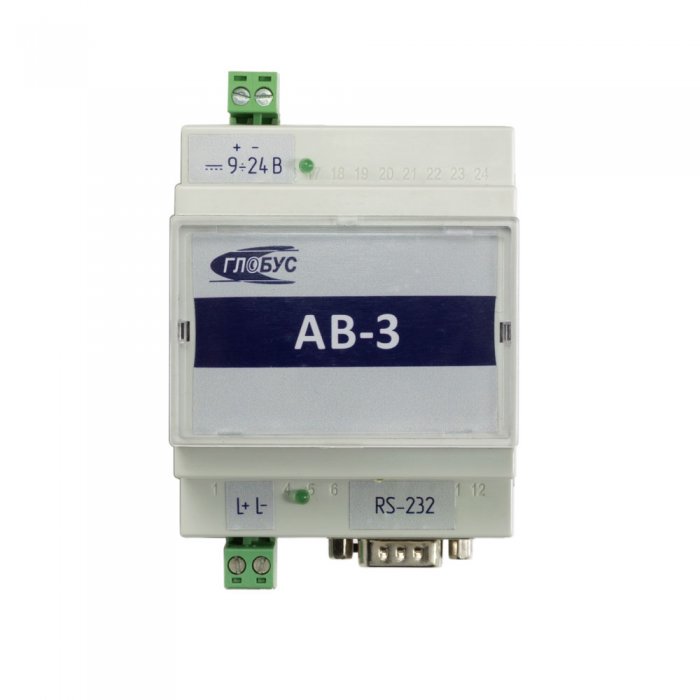

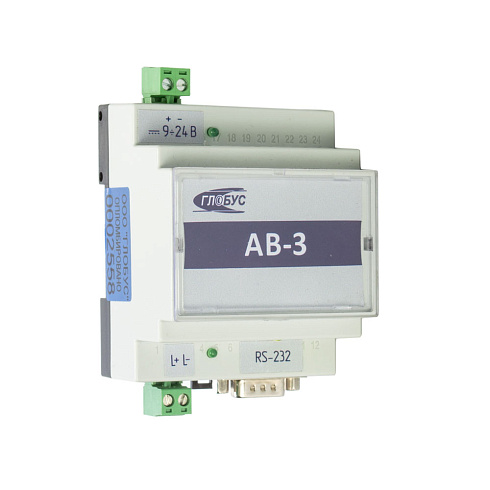

Блоки формирования выходного сигнала «АВ-3» (далее – блоки) могут применяться в системах регулирования и в автоматизированных системах учета и контроля энергии и энергоресурсов, при учете тепловых и гидравлических режимов систем теплоснабжения и теплопотребления в технологических процессах.
Блоки предназначены для использования совместно с вычислителями «Ирга-2» (далее – вычислители) или расходомерами: вихревыми «Ирга-РВ», струйными «Ирга-РС» или ультразвуковыми «Ирга-РУ» (далее – расходомеры).
- группа исполнений В (для работы с вычислителем)
- группа исполнений Р (для работы с расходомером)
Блоки выпускаются 2-х исполнений (по типу подключаемого устройства):
Блоки исполнений В и Р отличаются программной настройкой.
При работе с вычислителями (группа исполнений В):
Блоки применяются для передачи параметров измеряемой среды в системы телеметрии, использующих интерфейс с протоколом HART (Rev. 5). Блоки принимают все универсальные команды HART (Rev. 5).
При работе с расходомерами (группа исполнений Р):
Блоки предназначены для использования в качестве подчиненного HART устройства (Rev 5) для считывания расхода измеряемой среды и диагностики ведущими HART устройствами.
Параметры входных сигналов и внешнего интерфейса
Блоки группы исполнений В поддерживают обмен данными с вычислителем при подключении его по интерфейсу RS-232 на скорости 9 600 бит/с.
Основные функциональные возможности
- при работе с вычислителем – опрос подключенного вычислителя и получение мгновенного значения требуемого параметра, а затем формирование выходного сигнала по протоколу HART
- при работе с расходомером – опрос подключенного расходомера и получение мгновенного значения объемного расхода газа или массового расхода пара, а затем формирование выходного сигнала по протоколу HART, пропорционального расходу
В процессе функционирования блоки обеспечивают:
