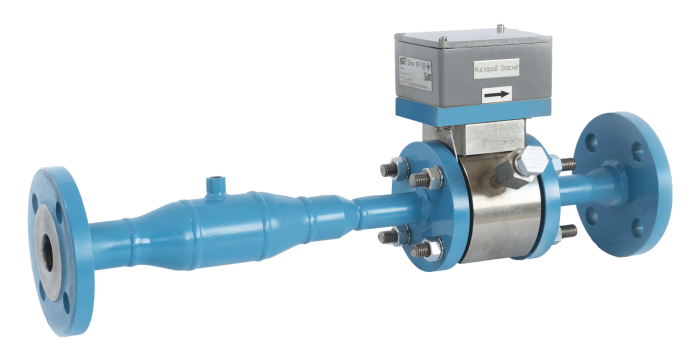

РАСХОДОМЕРЫ СТРУЙНЫЕ «ИРГА-РС»

Расходомер струйный «Ирга-РС» предназначен для измерения расхода газов (природный газ, воздух, азот, кислород, водород и т.п.) и жидкостей.

Подробнее

Описание

Струйный расходомер «Ирга-РС» предназначен для измерения объема и объемного расхода газов, жидкостей, в том числе агрессивных и криогенных сред.

Расходомер в комплекте с вычислителем «Ирга-2» (или другим с аналогичными характеристиками) предназначен как для автономного применения, так и для применения в составе счетчиков, узлов учета и измерительных комплексов.

Струйный расходомер хорошо подходит для измерения малых расходов кислорода и водорода.

Характеристики

Тип опросного листа

Газ

Технические и метрологические харатеристики

Измеряемая среда	Одно- много- компонентные газы: природный газ воздух азот кислород водород и др. Жидкости: вода, дозированные добавки в нефтепродукты (химреагенты, нейтрализатор сероводорода)
Диапазоны измерений объемного расхода носителя * в рабочих условиях	Для газообразных сред: от 0,01 до 100,0 м³/ч Для жидких сред: от 0,0010 до 3,000 ³/ч
Примечание * Конкретные значения нижнего и верхнего пределов измерений расхода для каждого Ду зависят от числа Рейнольдса Re и выбираются с учетом температурного диапазона, давления, расхода, плотности и вязкости измеряемой среды (РД 50-411-83 «Расход жидкостей и газов. Методика выполнения измерений с помощью специальных сужающих устройств» Программный комплекс «Расходомер ИСО» модуль «Специальные сужающие устройства»)
Диаметр условного прохода, Ду	Для газообразных сред: от 10 до 50 мм Для жидких сред: от от 10 до 25 мм
Температура измеряемой среды	от минус 55 до + 80 °С
Температура окружающей среды	от минус 55 до + 80°С
Давление измеряемой среды	до 40,0 МПа (400 атм)
Предел основной относительной погрешности измерения расхода	до ± 1,0%
Межповерочный интервал	36 месяцев
Питание	от сети переменного тока 220 В, 50 Гц от сети постоянного тока 24 В от литиевой батареи 3,6 В
Потребляемая мощность	не более 10 Вт

Принцип работы

В основу работы расходомера положен принцип измерения расхода и количества жидкостей и газов методом переменного перепада давления.

Расходомер струйный «Ирга-РС» осуществляет преобразование объемного расхода измеряемой среды в частотный, числоимпульсный или токовый (конкретный тип выходного сигнала указывается при заказе).

В комплект поставки расходомера струйного «Ирга-РС» могут также входить:

энергетический барьер искрозащиты
термометр сопротивления платиновый
по ГОСТ 6651 с классом точности А или В
датчик давления *
преобразователь давления измерительный
блок питания «Ирга-БП» ** со встроенным барьером искрозащиты
(при необходимости обеспечения взрывозащиты)

Примечание

* Датчик давления для взрывоопасных зон должен иметь маркировку по взрывозащите «0ExiaIICT5 X» и соответствовать ГОСТ 30852.0-2002 (МЭК 60079-0:1998).
В случае если измеряемой средой является кислород, датчик давления должен иметь кислородное исполнение.
** В невзрывоопасных зонах помещений и наружных установок питание расходомера осуществляется от источника постоянного тока с напряжением питания 5 – 12 В (20 мА) (источник постоянного тока в состав расходомера не входит).

Исполнения

Расходомер имеет следующие исполнения по материалу рабочего участка:

01 – сталь 09Г2С по ГОСТ 19281, ст. 20 ГОСТ1050
02 – нержавеющая сталь 12Х18Н10Т по ГОСТ 5632
03 – материал изготовления по желанию Заказчика

Расходомер имеет следующие исполнения по блоку питания:

для взрывоопасных зон:

С1 – «Ирга-БП», питаемый от сети переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В и имеющий встроенный жидкокристаллический индикатор (ЖКИ) для отображения текущего расхода измеряемой среды в рабочих условиях, м3/ч
С2 – «Ирга-БП», питаемый от сети переменного тока частотой (50±1) Гц и напря-жением от 187 до 242 В и не имеющий встроенного ЖКИ
С3 – «Ирга-БП», питаемый от источника постоянного тока с напряжением питания 24±1 В и имеющий встроенный ЖКИ для отображения текущего расхода измеряемой среды в рабочих условиях, м³/ч
С4 – «Ирга-БП», питаемый от источника постоянного тока с напряжением питания 24±1 В и не имеющий встроенного ЖКИ
С5 – «Ирга-БП», питаемый от литиевой батареи напряжением 3,6 В и имеющий встроенный ЖКИ для отображения текущего расхода измеряемой среды в рабочих условиях, м³/ч
С6 – «Ирга-БП», питаемый от литиевой батареи напряжением 3,6 В и не имеющий встроенного ЖКИ

для невзрывоопасных зон:

С7 – питание расходомера осуществляется от источника постоянного тока с напряжением питания 5 – 12 В (20 мА)

Исполнения расходомера по давлению измеряемой среды:

до 1,6 МПа
до 2,5 МПа
до 4,0 МПа
до 6,3 МПа
до 10,0 МПа
до 16,0 МПа
до 20,0 МПа
до 32,0 МПа
до 40,0 МПа

Струйный расходомер имеет следующие исполнения по типу выходного сигнала:

F1100 – частотный, в диапазоне от 100 до 1100 Гц
F1000 – частотный, в диапазоне от 0 до 1000 Гц
F0 – числоимпульсный
I20 – унифицированный токовый 4 до 20 мА
I5 – унифицированный токовый 0 до 5 мА
HL – цифровой,
(вывод измеренных параметров на внешний
цифровой контроллер или вычислитель)
HART – выходной сигнал по протоколу HART

Струйный расходомер передает на внешнее устройство (с учетом конфигурации) следующую информацию:

мгновенный объемный расход измеряемой среды в рабочих условиях, м³/ч
температура измеряемой среды, °С
давление измеряемой среды, Па

Документация

Сертификаты

Свидетельство об утверждении типа СИ струйный расходомер "Ирга-РС" (РФ)

Описание типа средства измерений (Приложение к свидетельству) Ирга-РС

Руководства по эксплуатации, техническая документация

Расходомер струйный «Ирга-РС». Руководство по эксплуатации

Преимущества

Струйный метод позволяет измерять небольшие расходы среды на трубопроводах внутренним диаметром от 10 мм.
Струйный расходомер «Ирга-РС» можно изготовить практически для сколь угодно малого расхода:
пределы измерения расходов струйных расходомеров определяются расчетом сужающего устройства (СУ), входящего в состав расходомера
Нижний предел измерения расходов составляет для:
газообразных сред – 30 л/час
жидких сред – 1 л/час
Счетчик газа ТРСГ-ИРГА со струйным расходомером «Ирга-РС» идеально подходит для измерения расходов кислорода и водорода на трубопроводах малых диаметров (Ду ≤ 50 мм).
