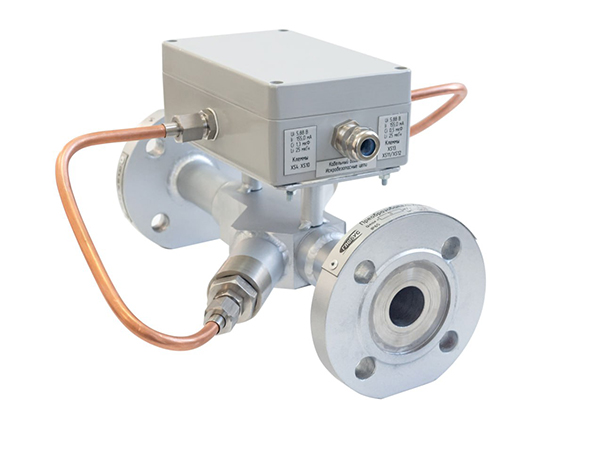

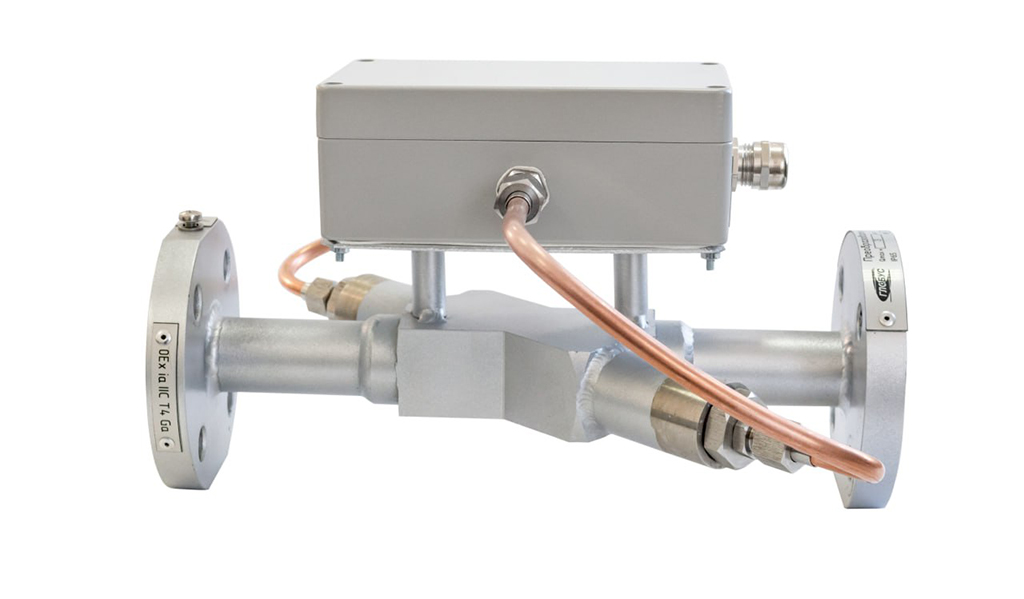

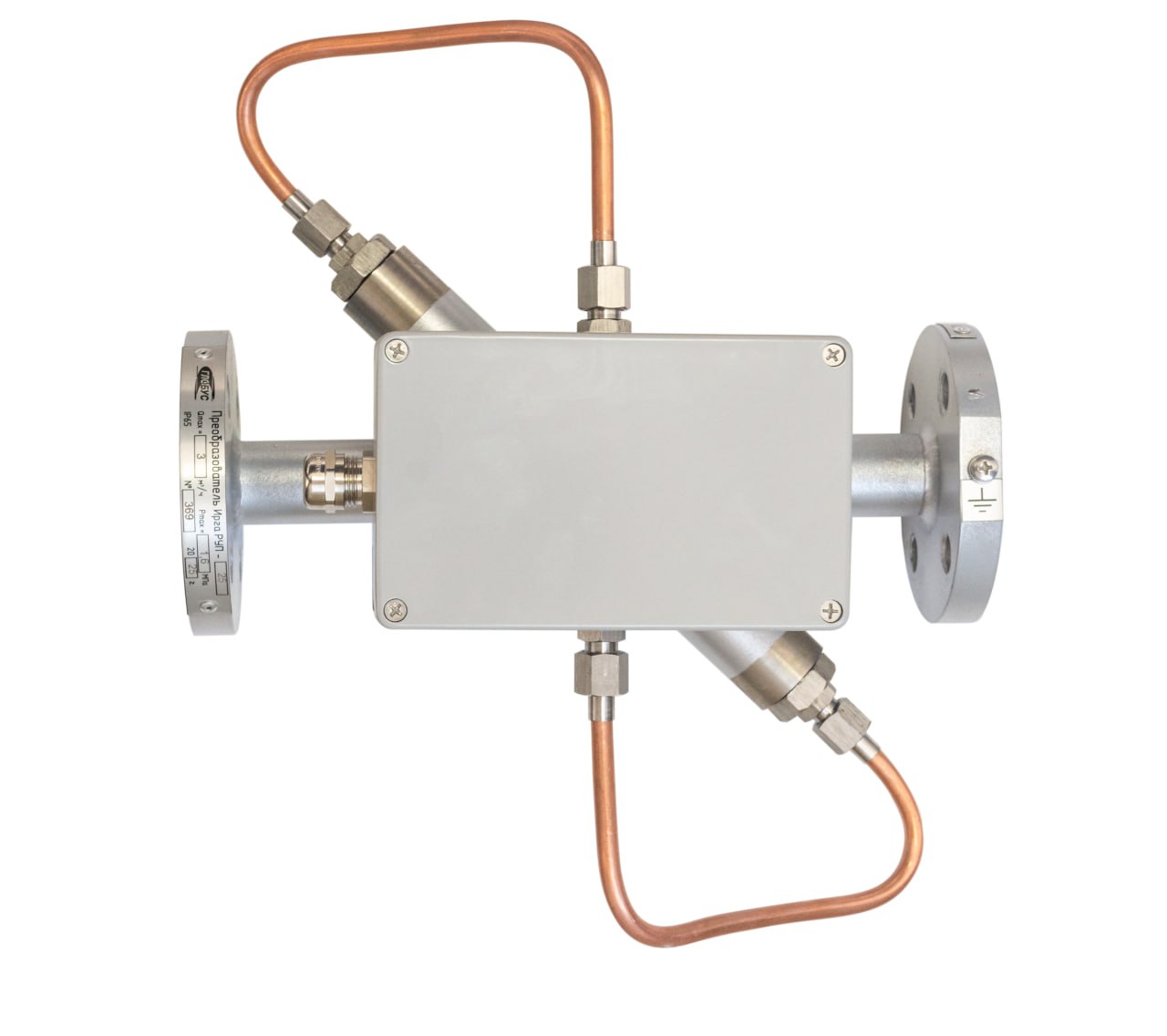

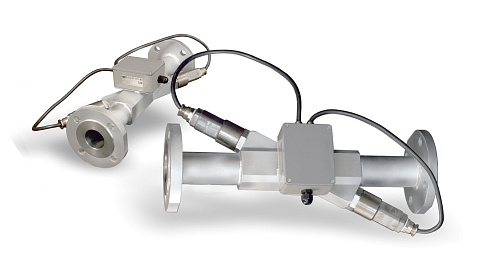

РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ «ИРГА-РУ»

Расходомеры ультразвуковые «Ирга-РУ» (далее – расходомеры) предназначены для измерений объема и объемного расхода газов (природный газ, воздух, азот, кислород, водород, попутный нефтяной газ, коксовый газ и т.п.).

Подробнее

Описание

Расходомер в комплекте с вычислителем «Ирга-2»(или другим с аналогичными характеристиками) предназначен как для автономного применения, так и для применения в составе счетчиков, узлов учета и измерительных комплексов.

Возможна поставка расходомеров в специальном исполнении по материалам для конкретного состава газа, указанного заказчиком в опросном листе. Если состав газа не указан заказчиком, расходомеры выпускаются для газа природного по ГОСТ 5542.

Состав расходомера ультразвукового «Ирга-РУ»

Расходомер ультразвуковой «Ирга-РУ» состоит из конструктивно объединенных двух блоков:*

первичный преобразователь расхода «Ирга-РУП»
электронный блок «ВР-100 РУ»

Примечание

* Для взрывоопасных зон применяется блок питания «Ирга-БП» со встроенным барьером искрозащиты.
В невзрывоопасных зонах помещений и наружных установок питание расходомера осуществляется от источника постоянного тока с напряжением питания 5 – 12 В (20 мА) (источник постоянного тока в состав расходомера не входит, но может поставляться при заказе).

Электронный блок «ВР-100 РУ» осуществляет управление ультразвуковыми приемопередатчиками, прием, обработку, преобразование и передачу в вычислительное устройство (ВУ) сигналов, содержащих, в том числе, информацию о времени распространения УЗ импульсов, необходимую для вычисления объемного расхода газа в рабочих условиях (ГОСТ 8.611 – 2013):

v = (L•(t₂ - t₁)) / (2•t₁•t₂•cosα),

v - скорость потока в трубопроводе,
L - расстояние между приемопередатчиками,
α - угол между осью установки датчиков и осью трубопровода,
t₁ и t₂ - времена распространения УЗ импульсов по потоку и против.

В качестве ВУ могут использоваться вычислители (электронные корректоры) «Ирга-2» предприятия ООО «ГЛОБУС» или любые другие с аналогичными характеристиками (например, корректоры газа фирм «Логика» и «Теплоком»).

Характеристики

Тип опросного листа

Газ

Технические и метрологические харатеристики

Метрологические и технические характеристики

Таблица 1 — Метрологические характеристики

Диаметр условного прохода, Ду, мм	Диапазон измерений расхода, м³/ч
Диаметр условного прохода, Ду, мм	минимальный	максимальный
25	0,03	24
32	0,08	120
40	0,12	180
50	0,20	300
80	0,50	800
100	0,80	1200
150	2,00	3000
200	5,00	8000
250	8,00	12000
300	10,0	15000
400	16,0	24000
500	25,0	40000
700	100	50000
800	160	50000

Пределы допускаемой относительной погрешности измерений объемного расхода (Q) в рабочих условиях
Диаметр условного прохода, Ду, мм	0,025Qmax ≤ Q ≤ Qmax	Qmin ≤ Q ≤0,025 Qmax
от 25 до 500	± 1,0%	± (1,0÷1,5)%
700, 800	± 2,0%	± 5,0%

Таблица 2 — Основные технические характеристики

Наименование характеристики	Значение
Измеряемая среда	Газ природный газ воздух азот кислород водород попутный нефтяной газ коксовый газ и др.
Диапазоны измерений расходов в рабочих условиях	от 0,03 до 50000 м³/ч
Диаметр условного прохода, Ду	от 25 до 800 мм
Температура измеряемой среды	от минус 55 до + 170 °С
Температура окружающей среды	от минус 55 до + 80 °С
Давление измеряемой среды	до 32,0 МПа (320 атм)
Межповерочный интервал	48 месяцев
Питание	от сети переменного тока 220 В, 50 Гц от сети постоянного тока 24 В от литиевой батареи 3,6 В
Потребляемая мощность	не более 10 Вт
Габаритные размеры «Ирга-РУ»:* длина ширина высота	от 420 до 2400 мм от 195 до 1020 мм от 242 до 1015 мм
Примечание *В зависимости от Ду и исполнения.
Габаритные размеры «ВР-100 РУ»	не более 115х90х55 мм
Габаритные размеры «Ирга-БП»	не более 210х140х100 мм
Масса «Ирга-РУ» в зависимости от Ду и исполнения	от 2,5 до 456 кг
Масса «ВР-100 РУ»	не более 0,6 кг
Масса «Ирга-БП»	не более 1,5 кг
Средняя наработка на отказ	75000 ч
Полный срок службы	15 лет
Маркировка взрывозащиты «Ирга-РУП» «ВР-100 РУ» «Ирга-БП»	0Ex ia IIC T4 Ga 0Ex ia IIC T5 Ga [Ex ia Ga] IIC

Принцип работы

Принцип действия расходомера «Ирга-РУ» основан на время-импульсном методе измерения расхода газа.
Он заключается в измерении времени прохождения ультразвуковых (УЗ) импульсов по направлению потока газа в трубопроводе и против него. Возбуждение и прием импульсов на частоте порядка 100 кГц производится пьезоэлектрическими преобразователями, которые устанавливаются в цельнометаллический корпус расходомера под углом (от 30 до 45 °, в зависимости от исполнения) к направлению потока.

Расходомер ультразвуковой «Ирга-РУ» осуществляет преобразование объемного расхода измеряемой среды в частотный, числоимпульсный или токовый (конкретный тип выходного сигнала указывается при заказе).

Исполнения

Расходомер имеет следующие исполнения по блоку питания:

для взрывоопасных зон:

С1 – Ирга-БП, питаемый от сети переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В со встроенным жидкокристаллическим индикатором (ЖКИ) для отображения текущего объемного расхода измеряемой среды в рабочих условиях
С2 – Ирга-БП, питаемый от сети переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В без встроенного ЖКИ
С3 – Ирга-БП, питаемый от источника постоянного тока с напряжением питания (24±1) В со встроенным ЖКИ для отображения текущего объемного расхода измеряемой среды в рабочих условиях
С4 – Ирга-БП, питаемый от источника постоянного тока с напряжением питания (24±1) В без встроенного ЖКИ
С5 – Ирга-БП, питаемый от литиевой батареи напряжением 3,6 В со встроенным ЖКИ для отображения текущего объемного расхода измеряемой среды в рабочих условиях
С6 – Ирга-БП, питаемый от литиевой батареи напряжением 3,6 В без встроенного ЖКИ

для невзрывоопасных зон:

С7 – питание расходомера осуществляется от источника постоянного тока с напряжением питания 5В

Исполнения расходомера по давлению измеряемой среды:

до 0,15 МПа
до 1,6 МПа
до 2,5 МПа
до 4,0 МПа
до 6,3 МПа
до 10,0 МПа
до 16,0 МПа
до 20,0 МПа
до 32,0 МПа
до 32,0 МПа

Исполнения расходомера по типу выходного сигнала:

F1100 – частотный, в диапазоне от 100 до 1100 Гц
F1000 – частотный, в диапазоне от 0 до 1000 Гц
F0 – числоимпульсный
I20 – унифицированный токовый 4 до 20 мА
HL – цифровой,
(вывод измеренных параметров на внешний
цифровой контроллер или вычислитель)
HART – выходной сигнал по протоколу HART

По желанию заказчика управление расходомером может быть реализовано по сети WiFi с использованием обычного мобильного телефона или планшета.

Документация

Сертификаты

Описание типа средства измерений (Приложение к свидетельству)

Свидетельство об утверждении типа средств измерений Россия
Продлено до 19.02.2028 г. (ФГИС "АРШИН)

ТР ТС 020/2011 Электромагнитная совместимость технических средств

Декларация о соответствии требованиям технического регламента Евразийского экономического союза (технического регламента Таможенного союза)

Сертификат соответствия требованиям «О безопасности оборудования для работы во взрывоопасных средах»

ТР ТС 032/2013 О безопасности оборудования, работающего под избыточным давлением
Декларация о соответствии требованиям технического регламента Евразийского экономического союза (технического регламента Таможенного союза)

Руководства по эксплуатации, техническая документация

Расходомер ультразвуковой «Ирга-РУ». Руководство по эксплуатации

Преимущества

Существуют исполнения , не требующие прямых участков (от 25 мм до 200 мм)

Широкий диапазон измеряемых расходов 1 : 1500

Отсутствие гидравлического сопротивления

Надежность (нет подвижных механических элементов)

Высокая точность

Быстродействие

Помехозащищённость
