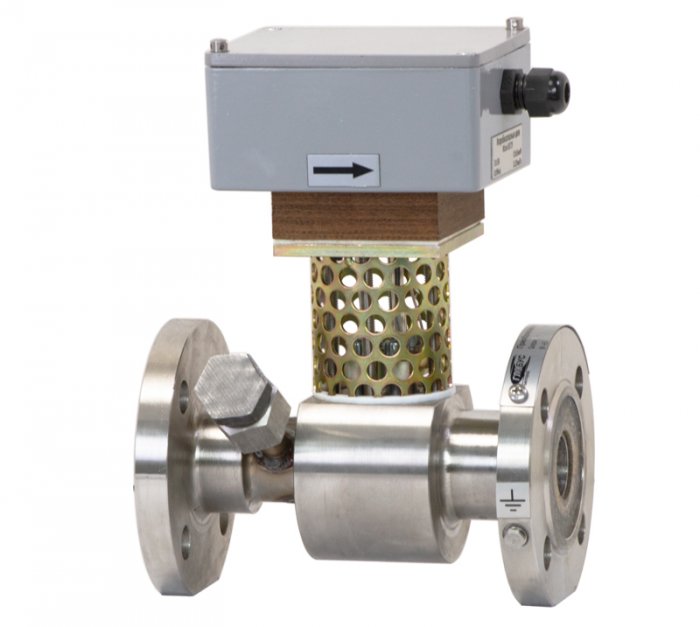

РАСХОДОМЕРЫ ВИХРЕВЫЕ «ИРГА-РВ»

Описание

Расходомер вихревой «Ирга-РВ» (далее расходомер) предназначен для измерения расхода газов, насыщенного и перегретого пара, жидкостей (в том числе для агрессивных и криогенных сред).

По требованию Заказчика возможна поставка вихревого расходомера на конкретный состав среды.

Расходомер предназначен как для автономного применения, так и для применения в составе счётчиков, узлов учёта и измерительных комплексов.

Расходомеры «Ирга-РВ» выпускаются полнопроходного и погружного исполнения. Подробнее см. рубрику: Исполнения.

Для взрывоопасных зон расходомер конструктивно состоит:
- для исполнения Exia - из 3-х блоков:«Ирга-РВП», «ВР-100В», «Ирга-БП» со встроенным барьером искрозащиты;
- для исполнения Exd - из 2-х блоков: «Ирга-РВП», «ВР-100 Exd».

Для невзрывоопасных зон применяются стандартные блоки питания постоянного тока.

В комплекте с вычислителями «Ирга-2», тепловычислителем СПТ963 (производство ЗАО НПФ ЛОГИКА) (или другими вычислителями с аналогичными характеристиками) расходомер осуществляет измерение объёма и расхода носителя в рабочих условиях; расхода и количества газа, приведенных к стандартным условиям (760 мм рт. ст. и 20 °С); расхода и количества жидкости и других параметров носителя.

На базе расходомера вихревого «Ирга-РВ» разработаны и выпускаются: счетчик газа ТРСГ-ИРГА, теплосчетчик «Ирга-2.3С».

Характеристики

Измеряемые среды

Природный газ, воздух, углекислый газ, пропан, бутан, азот, неон и т.п. / Пищевые газовые смеси (БИОГОН и т.п.) / Попутный нефтяной газ, коксовый газ и любые другие одно- и многокомпонентные газы, загрязненные примесями любого характера / Насыщенный или перегретые пар с температурой до +460 С / Вода и другие неагрессивные жидкости, не загрязнённые примесями; нефть и нефтепродукты; агрессивные и криогенные жидкости (жидкий водород, кислород, азот и т.д.); растворы; суспензии; эмульсии и расплавы веществ / Газы в сжиженном состоянии

Технические и метрологические харатеристики

Основные технические и метрологические характеристики

Диапазоны измерения расхода Q_min/Q_max	пар, газ:* 1,5 - 80 000 (не менее 1:40) жидкость: 0,16 - 1 400 (не менее 1:80)
Примечание * При увеличении плотности газа нижний предел измерения расширяется.
Типоразмер, Ду	проходное исполнение: 20 - 800 мм погружное исполнение: 400 - 3 000 мм
Избыточное давление	до 40 МПа (400 атм)
Температура измеряемой среды	от минус 196 °C до плюс 460 °C
Температура окружающей среды	от минус 55 °C до плюс 80 °C
Предел основной относительной погрешности измерения	0,5 % ; 1,0 %
Степень защиты от воздействия окружающей среды	«ВР-100В», «ВР-100Exd», «Ирга-РВП» : IP65 «Ирга-РП: IP54
Взрывозащищенность	Электронный блок «ВР-100В» / «ВР-100 Exd» - «0Ех ia IIC T5...Т1 Ga Х» / «1Ех db IIC T6...Т5 Gb Х» Блок питания «Ирга-БП» с входными искробезопасными цепями уровня «ia» - «[Ех ia Ga] IIC Х» Комплектующие (при ее необходимости) - «0Ex ia IIC T5 Ga X» или «0Ex ia IIC T6 Ga X»

Диапазоны измеряемых расходов воздуха
при избыточном давлении не превышающем 20 кПа и температуре (20±1) °С
(проходное исполнение)

Диаметр условного прохода Ду, мм^[1]	Расход в рабочих условиях, м³/ч
Диаметр условного прохода Ду, мм^[1]	минимальный (исп. Т80, Т200, Т280, Т350)^[2]	минимальный (исп. Т460)^[2]	максимальный^[3]
20, 25^[4]	1,5	4,5	30,0
20, 25^[4]	2,0	6,0	70,0
20, 25^[4]	2,5	7,5	100,0
32,0	4,0	12,0	160,0
40,0	6,0	18,0	240,0
50,0	10,0	30,0	400,0
80,0	20,0	60,0	1 000,0
100,0	30,0	100,0	1 500,0
150,0	100,0	250,0	4 000,0
200,0	200,0	350,0	9 000,0
250,0	250,0	750,0	12 000,0
300,0	350,0	1 500,0	16 000,0
400,0^[5]	640,0	2 500,0	30 000,0
500,0^[5]	1 000,0	3 000,0	80 000,0
700,0^[5]	1 900,0	5 700,0	80 000,0
800,0^[5]	2 100,0	6 300,0	80 000,0

Примечания
  ^[1] Для Ду, равных 100, 150, 250, 300, 400, 500, 700 и 800 мм, Дпч соответственно составляют 98, 148, 257, 310, 406, 510, 698 и 796 мм, в остальных случаях Ду и Дпч совпадают.
  ^[2] Исполнения расходомеров по диапазону рабочих температур измеряемой среды приведены в п. 1.3.9 Руководство по эксплуатации: проходное исполнение
   ^[3] Верхний предел измерения в рабочих условиях при необходимости может меняться по согласованию с производителем.
  ^[4] Существует три исполнения для Ду20 и Ду25.
   ^[5] Типоразмеры, выпускаемые по специальному заказу.

Диапазоны измеряемых расходов воздуха при избыточном давлении, не превышающем 20 кПа
(погружное исполнение)

Диаметр условного прохода Ду, мм	Расход в рабочих условиях, м³/ч
Диаметр условного прохода Ду, мм	минимальный	максимальный *
400	640	25 000
500	1 000	35 000
600	1 500	55 000
700	1 900	75 000
800	2 100	100 000
900	3 500	120 000
1 000	4 000	150 000
1 200	6 000	200 000
1 400	8 000	300 000
1 500	9 000	350 000
1 600	10 000	400 000
1 800	13 000	500 000
2 000 **	16 000	600 000
3 000 **	36 000	800 000

Примечания
* Верхний предел измерения в рабочих условиях при необходимости может меняться. Допустимо превышение максимального расхода, указанного в паспорте на расходомер, не более чем на 10 %.
** Для расходомеров с Ду больше 2000 мм верхний предел измерения расхода выбирается по заявке заказчика, согласованной с производителем расходомеров и заносится в паспорт расходомера.

Диапазоны измеряемых расходов жидких сред,
имеющих плотность 1000 кг/м³ и вязкость 1 сСт (плотность и вязкость воды), при t=20 °C
(проходное исполнение)

Диаметр условного прохода Ду, мм*	Расход в рабочих условиях, м³⁄ч
Диаметр условного прохода Ду, мм*	минимальный	максимальный*
20, 25**	0,100	10
20, 25**	0,160	12
32	0,250	20
40	0,300	24
50	0,625	50
80	1,250	100
100	1,875	150
150	6,250	500
200	12,500	1 000
250	15,625	1 250
300	20,000	1 400

Примечание
* Верхний предел измерения в рабочих условиях при необходимости может меняться по согласованию с производителем.
** Существует два исполнения для Ду20 и Ду25.

Диапазоны измеряемых расходов для жидких сред, имеющих вязкость 1 сСт (вязкость воды)
(погружное исполнение)

Диаметр условного прохода Ду, мм	Расход в рабочих условиях, м³⁄ч
Диаметр условного прохода Ду, мм	минимальный	максимальный
400	40	3 000
500	65	4 800
600	90	7 000
700	120	9 000
800	160	12 500
900	200	15 000
1 000	250	18 000
1 200	360	28 000
1 400	480	35 000
1 500	550	42 000
1 600	650	50 000
1 800	800	60 000
2 000 *	1 000	75 000
3 000 *	1 500	100 000

Примечание
* Для расходомеров с Ду больше 2000 мм верхний предел измерения расхода выбирается по заявке заказчика, согласованной с производителем расходомеров и заносится в паспорт расходомера.

Принцип работы

В вихревом расходомере используется явление периодического формирования и отрыва вихрей, образующихся на кромках вихреобразующего тела при обтекании его потоком газа или пара. За этим телом образуется регулярная вихревая дорожка, которая по имени своего исследователя получила название "дорожка Кармана".

дорожка Кармана

Частота срыва вихрей зависит от геометрических размеров вихреобразующего тела, диаметра трубопровода, скорости потока и прямо пропорциональна расходу измеряемой среды.

Дорожка Кармана для каждого конкретного вихревого расходомера является упорядоченной структурой, в которой вихри отстоят друг от друга на строго определенном расстоянии, не зависящем от скорости потока. От скорости потока зависит частота срыва вихрей, которая в определенном диапазоне пропорциональна расходу.

Вихреобразующее тело в виде призмы смонтировано в проточной части вихревого расходомера перпендикулярно потоку. За ним по направлению потока находится пьезодатчик, преобразующий пульсации давления, вызванные вихреобразованием, в электрический сигнал. Этот сигнал преобразуется, усиливается и несет информацию о величине объемного расхода в вычислитель.

Исполнения

Исполнения расходомеров

Расходомеры «Ирга-РВ» выпускаются полнопроходного и погружного исполнения.

С 2018 года также выпускаются расходомеры (ультразвуковые «Ирга-РУ» и вихревые «Ирга-РВ»), обеспечивающие преобразование расхода измеряемой среды в реальном времени.

вихревой расходомер "Ирга-РВ" - "умная голова"

Укомплектованные датчиками давления и температуры, такие расходомеры обеспечивают преобразование расхода измеряемой среды в реальном времени:

для пара - в тонны в час (т/ч) или килограммы в час (кг/ч);
для жидкости (особенно высокотемпературной) - в тонны в час (т/ч) или килограммы в час (кг/ч);
для холодной воды - в тонны в час (т/ч), килограммы в час (кг/ч); м³/ч;
для газов - в м³/ч, приведенные к стандартным условиям, либо, по желанию заказчика, в тонны в час (т/ч) или килограммы в час (кг/ч).

Достоинства

Выходные сигналы передаются с электронного блока расходомера.
Этот прибор уже хорошо зарекомендовал себя в системах учета АСУ ТП.
Разработана версия с индикацией на электронном блоке расходомера или на блоке питания «Ирга-БП».
Расходомер осуществляет преобразование объёмного расхода измеряемой среды в частотный (в том числе числоимпульсный) или токовый сигналы, или цифровой код (конкретный тип выходного сигнала указывается при заказе).
Передача выходных сигналов HART-совместимый и 4-20 осуществляется без адаптеров.
Возможна передача до 3-х сигналов одновременно: частотный, токовый, RS-485.

Исполнения расходомеров по максимальному давлению измеряемой среды*	Исполнения расходомеров по максимальной температуре измеряемой среды	Исполнения расходомеров по выходному сигналу
до 1,6 МПа до 2,5 МПа до 4,0 МПа до 6,3 МПа до 10,0 МПа до 16,0 МПа до 20,0 МПа до 25,0 МПа до 32,0 МПа до 40,0 МПа	T80/-30 — от минус 30 до + 80 °С T80/-55 — от минус 55 до + 80 °С T80/-70 — от минус 70 до + 80 °С T150/-30 — от минус 30 до + 150 °С T150/-55 — от минус 55 до + 150 °С T280/-30 — от минус 30 до + 280 °С T280/-55 — от минус 55 до + 280 °С T300/-30 — от минус 30 до + 300 °С T300/-55 — от минус 55 до + 300 °С T300/-30 — от минус 30 до + 350 °С T350/-55 — от минус 55 до + 350 °С T460/-30 — от минус 30 до + 460 °С T460/-55 — от минус 55 до + 460 °С	F1100 – частотный, в диапазоне от 100 до 1100 Гц F1000 – частотный, в диапазоне от 0 до 1000 Гц F0 – числоимпульсный I20 – унифицированный токовый 4 до 20 мА I5 – унифицированный токовый 0 до 5 мА HL – цифровой, (вывод измеренных параметров на внешний цифровой контроллер или вычислитель) HART-совм — выходной сигнал по HART-совместимому протоколу RS-485 — цифровой выходной сигнал по стандарту RS-485
Примечание * Значение давления при испытаниях на прочность принимают в соответствии с ГОСТ 356. Максимальное рабочее давление при температуре среды выше 200 °С принимают в соответствии с ГОСТ 356.
Исполнения расходомеров по пределу основной относительной погрешности
y1 — ±1 % y0,5 — ±0,5 % (измеряемая среда — воздух или другой газ; избыточное давление носителя не более 1,6 МПа)
Полнопроходные расходомеры «Ирга-РВ» имеют следующие исполнения по корпусу «Ирга-РВП»
Ф – фланцевый ФР – фланцевыйс резьбовыми фланцами по ГОСТ 9399 и линзовым уплотнением БФ – бесфланцевый БФ (НК) – бесфланцевый с наварными кольцами Р – резьбовое соединение по ГОСТ 16078 С – соединение под сварку

Корпус «Ирга-РВП» герметичен при максимальном рабочем давлении измеряемой среды.

Конструкция расходомеров обеспечивает отсутствие утечек и выбросов носителя в окружающую среду.

Документация

Сертификаты

Свидетельство об утверждении типа средств измерений Россия

Описание типа средства измерений (Приложение к свидетельству) Ирга-РВ

ТР ТС 020/2011 Электромагнитная совместимость технических средств

Декларация о соответствии требованиям технического регламента Евразийского экономического союза (технического регламента Таможенного союза)

ТР ТС 032/2013 О безопасности оборудования, работающего под избыточным давлением
Декларация о соответствии требованиям технического регламента Евразийского экономического союза (технического регламента Таможенного союза)

Сертификат ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

Руководства по эксплуатации, техническая документация

Расходомер вихревой «Ирга-РВ». Руководство по эксплуатации. Часть 1 Полнопроходное исполнение

Расходомер вихревой «Ирга-РВ». Руководство по эксплуатации. Часть 2 Погружное исполнение

Преимущества

Достоинства вихревых расходомеров «Ирга-РВ»

Вихревые расходомеры «Ирга-РВ» позволили производить счетчики для измерения расходов практически любых газообразных и жидких сред
Независимость метрологических характеристик от загрязнений (тяжелые углеводороды, твердые частицы в потоке газа - окалина, песок и т.д.): способность вихреобразующего тела к самоочищению своих рабочих кромок и поверхностей
Расходомеры выдерживают (параметры измеряемой среды): давление до 400 атм (проводились испытания до 1000 атм, фактически нет ограничений на верхнюю границу давления) температуру от минус 196 °C до до плюс 600 °C
Широкий диапазон измерений объемного расхода носителя (для газа при увеличении плотности нижний предел измерения расширяется): газ, пар: не менее 1:40 жидкость: не менее 1:80
Устойчивость к пневмо- и гидро- ударам, к акустическим шумам звукового и ультразвукового диапазона
Невосприимчивость к наличию в газе жидкой фазы
Отсутствие движущихся частей
Расходомеры «Ирга-РВ» могут обеспечить любой выходной сигнал, что позволяет встроить их практически в любую работающую систему учета газа, пара, жидкости, тепловой энергии

Измеряемые среды

Газ:

природный газ;
ПНГ (попутный нефтяной газ);
коксовый газ;
технические газы (воздух, кислород, водород, азот, аргон и т.п.);
пищевые газовые смеси (биогон и т.п.);
криогенные газы
и др.

Пар, насыщенный или перегретый
Жидкости:

вода;
нефтепродукты;
агрессивные и криогенные жидкости (жидкий водород, кислород, азот и т.д.);
растворы;
суспензииэмульсии и расплавы веществ (в том числе пластовая вода)
и др.

Тепловая энергия и теплоноситель (в системах теплоснабжения с теплоносителем пар)
