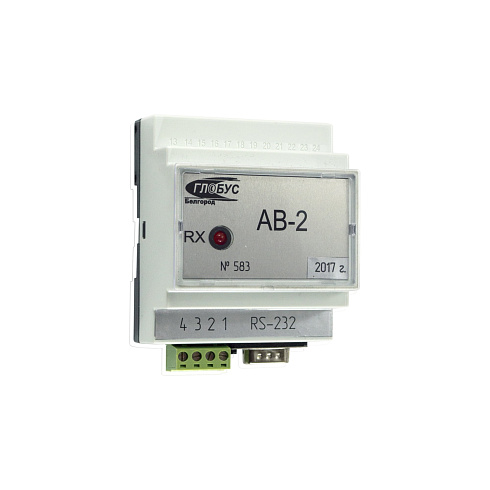

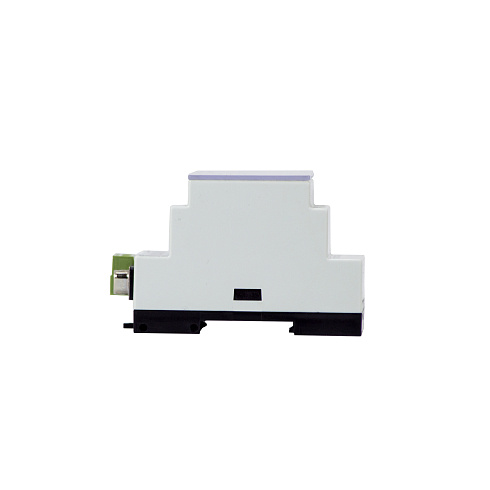

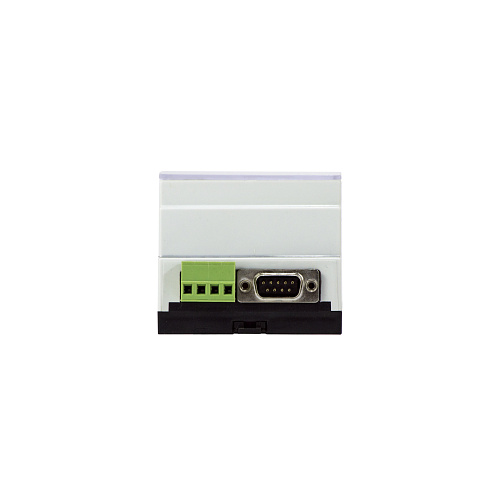

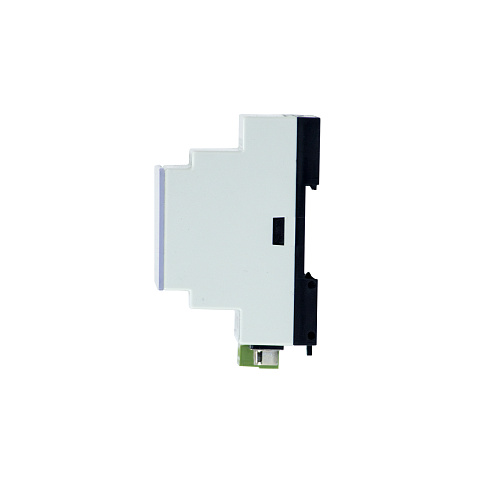

Исполнения блока «АВ-2»
Блок имеет следующие исполнения по способу передачи данных:
- проводное
- беспроводное c использованием радиоканала
Блок имеет следующие основные исполнения по типу выходного сигнала:
- группа исполнений В (для работы с вычислителем):
- ВЧ - сигнал частотный, от 0 до 2 000 Гц
- ВТ1 - сигнал токовый, от 0 до 5 мА (только для проводного исполнения)
- ВТ2 - сигнал токовый, от 0 до 20 мА
- ВТ3 - сигнал токовый, от 4 до 20 мА
- ВИ - сигнал числоимпульсный, (только для проводного исполнения)
- группа исполнений Р (для работы с расходомером) (только для проводного исполнения):
- РТ1 - сигнал токовый, от 0 до 5 мА
- РТ3 - сигнал токовый, от 4 до 20 мА
При работе с вычислителем блок получает в цифровом виде информацию о текущем параметре слежения и передает ее в форме частотного, числоимпульсного или токового сигнала по линии связи или с использованием радиоканала (в зависимости от исполнения).
Блок беспроводного исполнения «АВ-2»
Блок беспроводного исполнения «АВ-2» c использованием радиоканала состоит из двух блоков: передающего - АВ-2Р(А) и принимающего - АВ-2Р(В).
Особенности блока беспроводного исполнения «АВ-2»:
- Обмен информацией между блоками АВ-2Р(В) и АВ-2Р(А) происходит по радиоканалу на частоте 433 МГц
- Установленная мощность радиопередатчика – 10 мВт
- Расстояние передачи в условиях прямой видимости – от 1 км до до 4км (направленные антенны типа АН-433)
Принципы работы блока беспроводного исполнения «АВ-2»:
- Блок «АВ-2Р-В» выдает вычислителю запрос на чтение значения параметра слежения
(мгновенный объемный расход газа, приведенный к стандартным условиям для узлов учета газа, или мгновенный массовый расход пара для узлов учета пара)
- Вычислитель выдает запрашиваемое значение в цифровом виде после очередного цикла измерения параметров среды и вычисления нового значения параметра слежения
- Блок АВ-2Р(В) получает эту информацию от вычислителя и кодирует ее для передачи по беспроводному каналу
- Блок АВ-2Р(А) получает информацию по беспроводному каналу, декодирует ее и определяет частоту или ток выходного сигнала
- Возможна разработка и выпуск других исполнений блока, в соответствии с эксплуатационными условиями предприятия-заказчика
- Блок может применяться в системах регулирования и в автоматизированных системах учета и контроля энергии и энергоресурсов, при учете тепловых и гидравлических режимов систем теплоснабжения и теплопотребления в технологических процессах
В процессе функционирования в составе узла учета энергоносителей блок обеспечивает:
при работе с вычислителем:
- Опрос подключенного вычислителя и получение мгновенного значения требуемого параметра
- Формирование частотного, числоимпульсного или токового сигнала, пропорционального параметру, с коэффициентом преобразования, указанным в настройке вычислителя
при работе с расходомером:
- Опрос подключенного расходомера и получение мгновенного значения объемного расхода газа или массового расхода пара
- Формирование токового сигнала, пропорционального расходу
Вид выходного сигнала при работе с вычислителем (сила постоянного тока, частота периодического сигнала типа меандр или числоимпульсный сигнал) определяется при настройке вычислителя.
