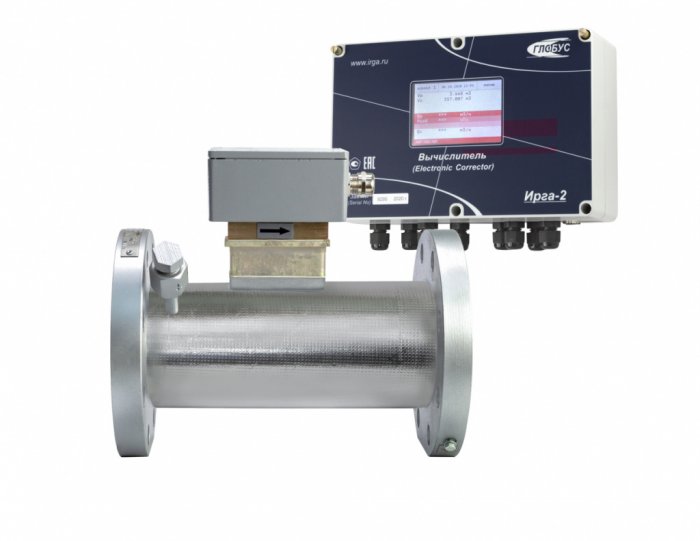

Теплосчетчик «Ирга-2.3C» (счетчик пара, расходомер пара) предназначен для измерения и учета расхода насыщенного или перегретого пара, количества тепловой энергии и массы теплоносителя у поставщика или потребителя, а также для контроля параметров теплоносителя в системах теплоснабжения, где теплоносителем служит водяной пар (насыщенный или перегретый).
«Ирга-2.3С» соответствует требованиям Правил учета тепловой энергии, теплоносителя. Счетчик пара может использоваться в коммерческом и технологическом учете пара и тепловой энергии с теплоносителем пар.
- вычислитель «Ирга-2»
- вихревой расходомер «Ирга-РВ»
- датчик избыточного или абсолютного давления
- термопреобразователь
- датчик расхода конденсата
Состав счетчика пара «Ирга-2.3C»(на 1 канал):
Теплосчетчик «Ирга-2.3С» (расходомер пара) на базе вихревых расходомеров «Ирга-РВ» выпускается с 2004 года.
Около 75% выпускаемых вихревых расходомеров используется для оснащения счетчиков пара.
Теплосчетчики "Ирга-2.3С" установлены на ряде ТЭЦ и ГРЭС РАО «ЕЭС России» и многих химических, нефтехимических и пищевых предприятиях.
Счетчик пара легко интегрируется в АСУ ТП верхнего уровня с передачей данных по интерфейсу RS 485 с протоколом Modbus RTU (при комплектовании адаптером «АС-485»).
Счетчик пара «Ирга-2.3С» в составе узла учета энергоносителя
-
массовый и объемный расход пара, т/ч, м3/ч;
-
массовый и объемный расход возвращаемого конденсата, т/ч, м3/ч;
-
температуру пара, °С;
-
температуру возвращаемого конденсата, °С;
-
давление пара, МПа;
-
массу пара, т;
-
количество потребленной тепловой энергии, Гкал;
-
тепловую мощность потребленного теплоносителя, Гкал/ч;
измеряет:
-
текущую дату и время, часы и минуты;
-
номер канала измерения;
-
текущее, среднемесячные, среднесуточные, среднечасовые значения давления пара в трубопроводах, МПа;
-
текущее, среднемесячные, среднесуточные, среднечасовые значения температуры пара в трубопроводах, °С;
-
текущее значение температуры холодной (подпиточной) воды, °С;
-
текущее значение расхода возвращаемого конденсата, м3/;
-
почасовые, посуточные и помесячные объемы возвращенного конденсата и суммарный его объем нарастающим итогом за весь период измерения, м3;
-
текущее значение тепловой мощности, потребляемой с паром, Гкал/ч;
-
текущий расход пара, т/ч и м3/;
-
почасовая, посуточная и помесячная масса отпущенного (полученного) пара и суммарное его количество нарастающим итогом за период измерения ;
-
общее время работы прибора, ;
-
время работы в штатном режиме, ;
-
время работы прибора при нештатных ситуациях: по питанию (НП), по датчикам (НД), при расходе меньше нижней уставки (НУ), ;
регистрирует, отображает на экране ЖКИ, хранит в памяти:
-
с локальным компьютером при подключении его по интерфейсу RS-232 на скорости 9 600 бит/с;
-
с удаленным компьютером по проводным линиям связи с помощью модема или по беспроводным линиям связи с помощью радиомодема .
поддерживает обмен данными:
При комплектовании адаптером «АС-485» вычислители «Ирга-2», входящие в состав счетчиков пара, могут быть объединены в сеть по интерфейсу RS-485 с протоколом Modbus RTU.
Счетчик пара легко интегрируется в АСУ ТП верхнего уровня с передачей данных по интерфейсу RS-485 с протоколом Modbus RTU (при комплектовании адаптером «АС-485»).
