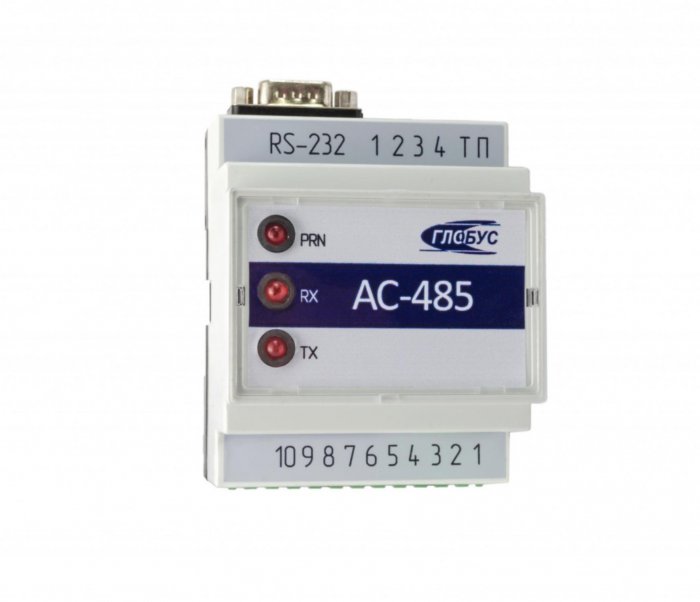

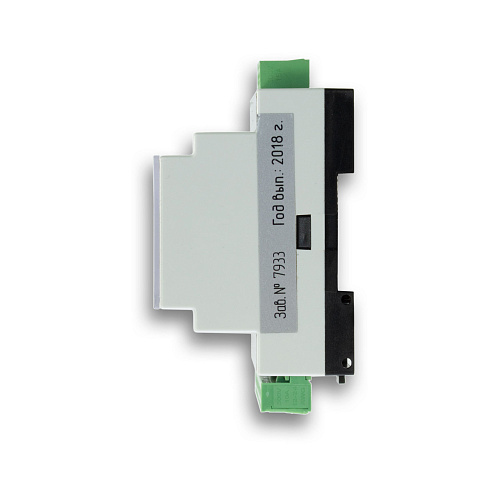

Адаптер является микроконтроллером, который обеспечивает обмен данными между вычислителем, с одной стороны, и персональным компьютером или принтером, с другой.
Персональный компьютер может подключаться через модем.
Адаптеры поддерживают сетевой протокол Modbus RTU и могут объединять в сеть вычислители и любые другие устройства, поддерживающие тот же протокол (компьютер, принтер и так далее). Общее число устройств в сети не более 32.
Сеть с протоколом Modbus RTU имеет одно главное устройство (адаптер) и одно или несколько подчиненных. К главному адаптеру может подключаться одно или два устройства: компьютер (непосредственно или через модем) и принтер. Подключенный компьютер должен иметь соответствующее программное обеспечение.
Объединение вычислителей в информационную сеть позволяет:
- при подключении сетевого принтера - производить печать информации с вычислителей, находящихся в сети, через адаптер «АСП1» на сетевой принтер;
- при подключении HAES-совместимого модема (далее модема) - производить съем информации с любого из вычислителей, находящихся в информационной сети, через телефонную линию на удаленный IBM-совместимый компьютер;
- при подключении IBM-PC-совместимого персонального компьютера (далее компьютера) (необходим один свободный СОМ-порт) - производить конфигурирование, тестирование и мониторинг информационной сети; централизованный мониторинг, съем архивной и настроечной информации, ведение базы данных настроек, архивов, историй вмешательств и другой информации подключенных в сеть вычислителей.
Адаптеры соединяются, используя принцип «главный-подчиненный», при котором только одно устройство (главное) может инициировать передачу (инициировать запросы). Другие устройства (подчиненные) передают запрашиваемые главным устройством данные или выполняют запрашиваемые действия.
Главный адаптер может адресоваться к индивидуальному подчиненному или может инициировать широковещательную передачу сообщения на все подчиненные устройства. Подчиненное устройство возвращает сообщение в ответ на запрос, адресуемый именно ему. Обмен информацией происходит блоками.
Параметры входных сигналов и внешнего интерфейса

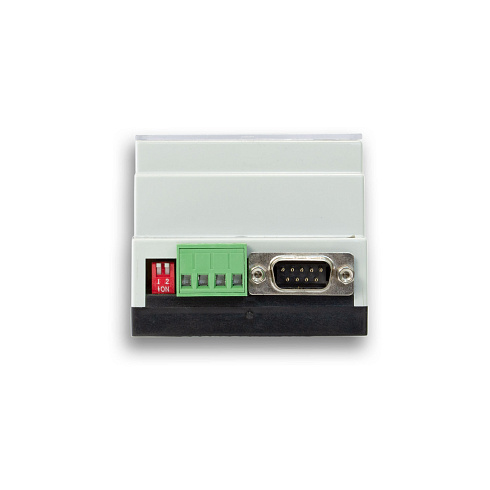

Вычислитель «Ирга-2» подключается к адаптеру через разъем «RS-232» и стандартный кабель СОМ–порта. Адаптер поддерживает обмен данными с вычислителем по интерфейсу RS-232 на скорости 9 600 бит/с.
Принтер подключается к главному адаптеру через разъем «АСП1» и дополнительный адаптер печати АСП1, который имеет выход LPT-порта. Адаптер АСП1 позволяет производить печать непосредственно на подключенном к нему принтере.
Модем подключается к главному адаптеру через разъем «RS-232» и кабель, входящий в комплект поставки модема. Адаптер поддерживает обмен данными с модемом по интерфейсу RS-232 на скорости до 9 600 бит/с.
Компьютер подключается к главному адаптеру через разъем «RS-232» (интерфейс «RS-232») и кабель для СОМ-порта и поддерживает обмен на скоростях до 115 200 бит/с.

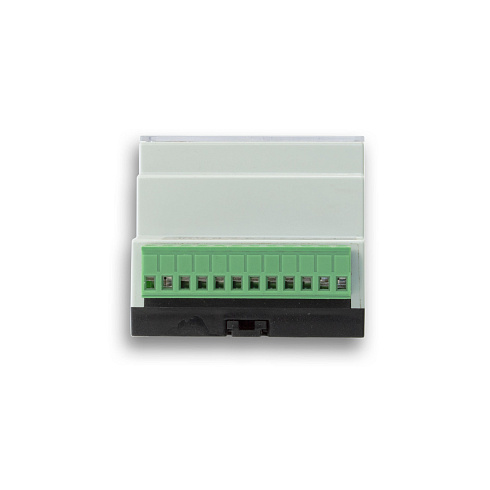

Адаптер подключается к сети с физическим интерфейсом RS-485 через клеммы 5, 6, 7 (Приложение Б руководства по эксплуатации «Адаптер «АС-485»).
Адаптер при работе с трехпроводной линией связи должен быть заземлен.
Адаптер имеет клеммы для подключения согласующих резисторов согласно спецификации RS-485 и имеет переключатель для включения внутреннего терминального резистора.
