Вычислитель предназначен для измерения, преобразования, вычисления и хранения данных о параметрах и количестве природного газа, воздуха, кислорода, свободного (попутного) нефтяного газа, коксового газа и других газов, воды и других жидкостей, в том числе нефтепродуктов, а также тепловой энергии и теплоносителя в системах теплоснабжения с теплоносителем пар, в составе узлов коммерческого и технологического учета. Вычислитель преобразует выходные сигналы от расходомеров, датчиков температуры и давления среды в значения расхода, давления и температуры, вычисляет и ведет коммерческий учет количества газа при рабочих и стандартных условиях.
Физические принципы, на которых основаны методы измерения расхода тем или иным преобразователем, не важны для сопряжения с вычислителем «Ирга-2».
- Совместно с ним может быть использован любой преобразователь с выходным сигналом силы тока 4-20 мА или с выходным числоимпульсным (частотным) сигналом с частотой следования импульсов до 5000 Гц.
- Ведутся часовые, суточные и месячные архивы параметров.
- Глубина архивов:
- часовых - до 62 суток
- суточных – до 2 месяцев
- месячных – до 2 лет
- Обеспечивается вывод данных на матричном принтере через LPT-порт (CENTRONICS).
-
Основные функциональные возможности
Вычислитель позволяет:
- производить настройку с помощью компьютера на требуемые схемы учета
- вводить и/или редактировать значения настроек первичных преобразователей измерительных узлов и их типы, определяемые принципом измерения расхода, температуры и давления
-
В процессе функционирования в составе счетчика газа вычислитель по каждому каналу обеспечивает:
- измерение мгновенных значений температуры, давления, перепада давления или расхода путем преобразования электрических сигналов, поступающих от соответствующих датчиков
- вычисления расхода и количества рабочей среды
- архивирование часовых, суточных, месячных значений количества и параметров
- вывод на жидкокристаллический индикатор (ЖКИ) лицевой панели измеряемых, вычисляемых и хранимых параметров
- защиту значений настроек, влияющих на коммерческий учет, от несанкционированного изменения
- ведение календаря и времени суток
- самодиагностику и диагностику датчиков
- сигнализацию о нормальной работе вычислителя
- сигнализацию о режиме архивирования – включен или выключен
- архивирование времени перерывов питания, времени нештатных ситуаций и случаев вмешательства в работу вычислителя
- сохранение значений параметров настройки и архива, при перерывах питания
Вычислитель измеряет, вычисляет, хранит в памяти и отображает на экране ЖКИ следующую информацию (в зависимости от условий учета):
- текущую дату и время, часы и минуты
- номер канала
- текущее, среднемесячное, среднесуточное, среднечасовое значения давления носителя в трубопроводах, МПа
- текущие мгновенные значения перепада давления, кПа
- текущее, среднемесячное, среднесуточное, среднечасовое значение температуры носителя в трубопроводах, °С
- текущие мгновенные значения температуры холодной (подпиточной) воды, °С
- текущее значение расхода в рабочих и стандартных условиях, м3/час
- почасовые, посуточные и помесячные объемы газа в рабочих и стандартных условиях, тыс. м3
- суммарный объем газа нарастающим итогом за период измерения в рабочих и стандартных условиях, м3
- текущие мгновенные значения расхода возвращаемого конденсата, м3/час
- почасовые, посуточные и помесячные объемы возвращенного конденсата и суммарный его объем нарастающим итогом за весь период измерения, м3
- почасовое, посуточное и помесячное количество отпущенной (полученной) тепловой энергии и суммарное ее значение нарастающим итогом за период измерения, Гкал
- текущее значение тепловой мощности, Гкал/час
- текущий массовый расход пара, воздуха, т/час
- почасовая, посуточная и помесячная масса отпущенного (полученного) пара и суммарное его количество нарастающим итогом за период измерения, т
- общее время работы и время штатной работы счетчика, час
- время работы прибора при нештатных ситуациях в часах: по питанию (НП), по датчикам (НД), при расходе меньше нижней уставки (НУ)
Вычислитель хранит в памяти и отображает на экране ЖКИ следующую информацию (постоянно-переменные значения):
- плотность газа, кг/м3
- качественно-количественный состав газа (СН4, С2Н6, С3 Н8, i-C4H10, n-C4H10, i-C5H12, n-C5H12, C6H14, C7H16 , N2, CO2, CO, O2, H2, He, H2S, H2O, непредельные углеводороды в сумме)
- барометрическое давление, мм рт.ст.
- температуру холодной воды
- калибровочные коэффициенты
- контрактные (замещающие) значения расхода в стандартных условиях (м3/час)
- контрактные (замещающие) значения давления и температуры
Вычислитель поддерживает обмен данными:
- с локальным компьютером при подключении его по интерфейсу RS-232 на скорости 9 600 бит/с
- с удаленным терминалом - по проводным линиям связи с помощью модема или по беспроводным линиям связи с помощью радиомодема
- с другими вычислителями, объединяемыми в сеть, по интерфейсу RS-485 с протоколом Modbus RTU (при комплектовании адаптером
«АС-485» )
( Подробнее об интеграции вычислителя в АСУ ТП…)
Вычислитель имеет:
- энергонезависимые часы и память, что позволяет хранить информацию при отключенном питании
- архивы данных и всех вмешательств в работу счетчика
- LPT — порт для подключения напрямую любого EPSON-совместимого матричного принтера

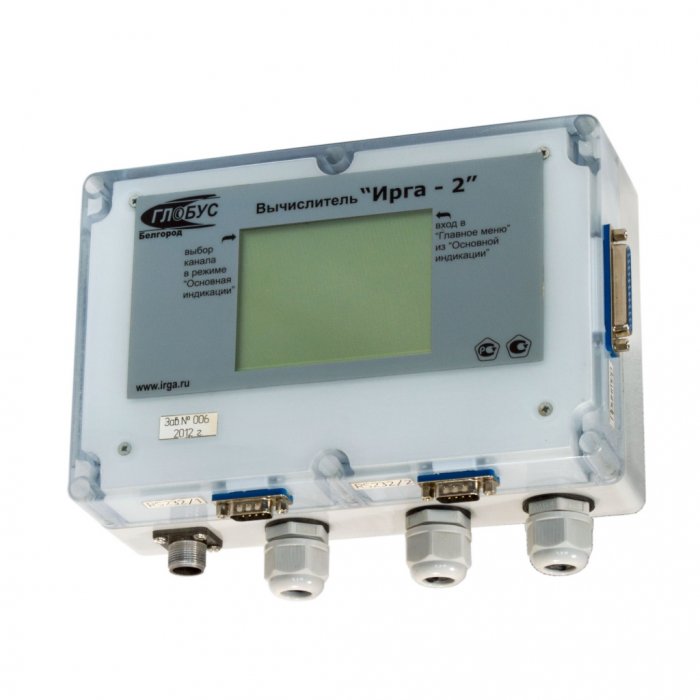

- графический (128*64 пикселей) жидкокристаллический индикатор
