Теплосчетчик «ИРГА-РВС»

Теплосчетчик «Ирга-РВС» предназначен для измерений количества тепловой энергии и теплоносителя у поставщика или потребителя, а также для контроля параметров теплоносителя в закрытых и открытых системах теплоснабжения, где теплоносителем служит вода или пар.

Подробнее

Описание

Теплосчетчик «Ирга-РВС» разработан специально для потребителей, которые настолько привыкли к вычислителям производимым ЗАО НПФ «Логика», что теплосчетчики, в которых используются вычислители других производителей ими не воспринимаются.

Теплосчетчик соответствует требованиям правил учета тепловой энергии и теплоносителя. «Ирга-РВС» может использоваться в коммерческом и технологическом учете пара (теплофикационной воды) и тепловой энергии.

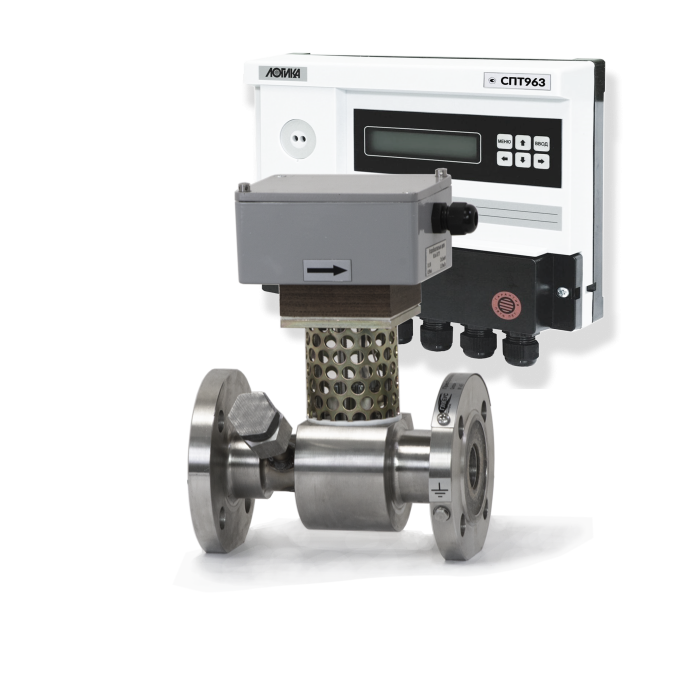

Состав счетчика пара (на 1 канал):

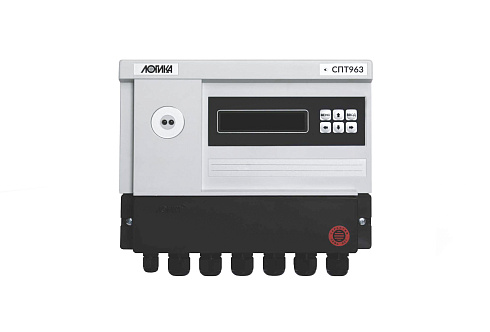

вычислитель СПТ-963 - 1 шт.
вихревой расходомер «Ирга-РВ» – 1 шт.
датчик избыточного или абсолютного давления - 1шт.
термопреобразователь – 2 шт.
датчик расхода конденсата – 1 шт.
блок питания расходомера – 1 шт.

Теплосчетчик «Ирга-РВС» рассчитан на обслуживание двух теплообменных контуров, содержащих до четырех трубопроводов с теплоносителем (вода, конденсат, перегретый пар, сухой или влажный пар) обеспечивает:

измерение тепловой энергии, тепловой мощности, объема, массы, разности температур и средних значений расхода, температуры и давления теплоносителя;
архивирование часовых, суточных и месячных значений количества тепловой энергии, объема, массы, средних значений расхода, температуры и давления;
измерение и архивирование средних значений температуры и давления холодной воды на вводе источника теплоты и температуры наружного воздуха;
архивирование изменений параметров настройки, нештатных ситуаций и перерывов питания;
ввод настроечных параметров;
показания текущих, архивных и настроечных параметров на встроенном экране;
ведение календаря и времени суток и учет времени работы;
защиту данных от несанкционированного изменения.

Объем архивированных данных составляет:

1080 часовых, 366 суточных, 24 месячных значений количества тепловой энергии, объема, массы, среднего расхода, средней температуры и среднего давления теплоносителя;
400 значений реестра изменений параметров настройки, нештатных ситуаций и перерывов питания.

Теплосчетчики могут дополнительно обслуживать учет водопотребления или водоотведения по четырем трубопроводам.
Теплосчетчики обеспечивают коммуникацию с внешними устройствами через IEC 1137, RS232 и RS485 порты тепловычислителя.

Характеристики

Тип опросного листа

Пар

Технические и метрологические харатеристики

1. Пределы диапазонов показаний составляют:
• 0-1,6МПа (0-30МПа) - давление в водяных (паровых) системах;
• 0-150°С (100-600°С) - температура в водяных (паровых) системах;
• 3-145°С - разность температур в водяных системах;
• 0-1000кПа - перепад давления;
• 0-100000 - объемный [м3/ч] и массовый [т/ч] расход;
• 0-999999999 - масса [т] и объем [м3];
• 0-999999999 - тепловая энергия [Гкал, ГДж, МВт], тепловая мощность [Гкал/ч, ГДж/ч, МВт/ч];
• 0-999999999 - время [ч].
2. Пределы допускаемой погрешности в условиях эксплуатации при измерении:
• тепловой энергии и тепловой мощности воды (относительная), % ±(2+4Δtн/Δt+0,01Gв/G)
• энтальпии пара (относительная), % ±4
• температуры воды и пара (абсолютная), °С ±(0,25+0,002t)
• разности температур воды (относительная), % ±(0,1+10/Δt)
• объема, массы, объемного и массового расхода воды (относительная), % ±2
• массы и массового расхода пара (относительная), % ±3
• давления воды и пара (приведенная; нормирующее значение - верхний предел диапазона показаний), % ±1
• разности давлений воды и пара (приведенная; нормирующее значение - верхний предел диапазона показаний), % ±0,5
• времени (относительная), % ±0,01
3. Условия эксплуатации:
• температура окружающего воздуха, °С от +5 до +50
• относительная влажность, %, °С 80 при 35
• атмосферное давление, кПа от 84 до 106,7
• вибрация, Гц амплитуда 0,35 мм,
частота от 5 до 35
• магнитное поле - напряженность 40 А/м, частота 50 Гц.
4. Степень защиты от пыли и воды - IР54.
5. Электропитание - 220 В, 50 Гц или от встроенных батарей.
6. Средняя наработка на отказ, ч 7000
7. Средний срок службы, лет 12

Документация

Руководства по эксплуатации, техническая документация

Руководство по эксплуатации теплосчетчик "Ирга-РВС"

Сертификаты

Свидетельство об утверждении типа средств измерений «ИРГА-РВС»

Преимущества

Диапазоны измеряемых расходов жидких сред,
имеющих плотность 1000 кг/м³ и вязкость 1 сСт (плотность и вязкость воды), при t=20 °C
(проходное исполнение)

Диаметр условногопрохода Ду, мм*	Расход в рабочих условиях, м³/ч
Диаметр условногопрохода Ду, мм*	минимальный	максимальный*
20, 25**	0,100	10
20, 25**	0,160	12
32	0,250	20
40	0,300	24
50	0,625	50
80	1,250	100
100	1,875	150
150	6,250	500
200	12,500	1 000
250	15,625	1 250
300	20,000	1 400

Примечание

* Верхний предел измерения в рабочих условиях при необходимости может меняться по согласованию с производителем.
** Существует два исполнения для Ду20 и Ду25.

Таблица 3 — Диапазоны измеряемых расходов для жидких сред,
имеющих вязкость 1 сСт (вязкость воды)
(погружное исполнение)

Диаметр условного прохода Ду, мм	Расход в рабочих условиях, м³/ч
Диаметр условного прохода Ду, мм	минимальный	максимальный
400	40	3 000
500	65	4 800
600	90	7 000
700	120	9 000
800	160	12 500
900	200	15 000
1 000	250	18 000
1 200	360	28 000
1 400	480	35 000
1 500	550	42 000
1 600	650	50 000
1 800	800	60 000
2 000 *	1 000	75 000
3 000 *	1 500	100 000

Примечание

* Для расходомеров с Ду больше 2000 мм верхний предел измерения расхода выбирается по заявке заказчика, согласованной с производителем расходомеров и заносится в паспорт расходомера.
