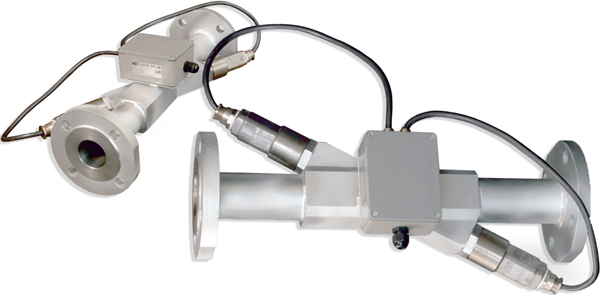

В феврале 2018 года в Государственный реестр средств измерения была внесена новая разработка предприятия ООО «Глобус» - промышленный времяпролетный ультразвуковой расходомер газа «Ирга-РУ» (далее расходомер).
Принцип действия ультразвукового расходомера «Ирга-РУ» основан на измерении времени прохождения ультразвуковых импульсов по направлению потока газа в трубопроводе и против него. Возбуждение и прием импульсов производится пьезоэлектрическими преобразователями, которые устанавливаются в цельнометаллический корпус расходомера под углом (от 30 до 45 градусов, в зависимости от исполнения) к направлению потока.
-
Конструктивно расходомер состоит их трех блоков:
- первичного преобразователя расхода «Ирга-РУП» (далее – «Ирга-РУП»), представляющего собой корпус со встроенными в него ультразвуковыми приемопередатчиками;
- электронного блока ВР-100 РУ (далее – ВР-100 РУ), который осуществляет прием-передачу сигналов через ультразвуковые приемопередатчики, их преобразование, обработку и вычисление объемного расхода газа в рабочих условиях с последующим формированием выходного сигнала;
- блока питания «Ирга-БП» (далее – «Ирга-БП») со встроенным барьером искрозащиты при необходимости обеспечения взрывозащитных цепей* * — в невзрывоопасных зонах помещений и наружных установок питание расходомера осуществляется от источника постоянного тока с напряжением питания 5 В.
Электронный блок ВР-100 РУ осуществляет управление ультразвуковыми приемопередатчиками: прием, обработку, преобразование и передачу в вычислительное устройство (ВУ) сигналов, содержащих, в том числе, информацию о времени распространения ультразвуковых импульсов, необходимую для вычисления объемного расхода газа в рабочих условиях (ГОСТ 8.611 – 2013):
v=((L∙(t2-t1 )) ⁄ ((2∙t1∙t2∙cosα ) ),
где v - скорость потока в трубопроводе;
L - расстояние между приемопередатчиками
α - угол между осью установки датчиков и осью трубопровода;
t1 и t2 - время распространения УЗ импульсов по потоку и против.
Передача сигналов в ВУ может осуществляться различными способами, например, по интерфейсу RS-232. В качестве ВУ могут использоваться вычислители «Ирга-2» предприятия ООО «ГЛОБУС». По желанию заказчика управление расходомером может быть реализовано по сети Wi-Fi с использованием обычного мобильного телефона или планшета. В любом случае, защита встроенного ПО реализована предприятием на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Расходомер также может поставляться с блоками формирования выходного сигнала «АВ-2» (токовый выходной сигнал 4-20 мА) или «АВ-3» (HART-протокол), барьером искрозащиты.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО расходомеров и измерительную информацию.
-
Достоинства ультразвукового расходомера «Ирга-РУ»:
- для диаметров трубопроводов от 25 мм до 200 мм не нужны прямые участки
- широкий диапазон измеряемых расходов
- отсутствие гидравлического сопротивления
- надежность (нет подвижных механических элементов)
- высокая точность
- быстродействие
- помехозащищённость
