Поверочные стенды для поверки и калибровки расходомеров и счетчиков газа и пара можно разделить на несколько типов:
- Cтенды с эталонными расходомерами
- Cтенды с критическими соплами
- Cтенды с колокольными установками
Каждый тип стендов имеет свои достоинства и недостатки.
-
ООО «ГЛОБУС» обладает опытом работы на всех вышеперечисленных типах стендов, которые, в частности, использовались нами для следующих целей:
- Разработка новых типов расходомеров
- Калибровка расходомеров
- Поверка расходомеров
- Проведение госиспытаний расходомеров
Рассмотрим эти типы стендов по порядку.
Стенды с эталонными расходомерами
Рассмотрим работу такого стенда на примере стенда Ирга-ПУ (Л1) производства ООО «ГЛОБУС» (Рис. 1).
В рисунке 1 приняты следующие обозначения:
1 – Вентилятор высокого давления (Pизб ≈ 10 кПа на выходе из вентилятора)
2 – Сильфонный компенсатор
3 – Ресивер
4 – Испытываемый расходомер
5 – Распределительный бак
6 – Эталонные расходомеры
7 – Запорные устройства, например, поворотные диск
8 – Датчик абсолютного давления
9 – Датчик перепада давления
10 и 11 – термометры сопротивления
12 – Частотный привод
13 – Рабочее место оператора
14 – Устройство связи с объектом
Принцип действия стенда состоит в следующем: воздушный поток, создаваемый вентилятором, проходит через испытываемый расходомер (4) и эталонные расходомеры (6).
Сигналы от всех расходомеров и датчиков поступают через УСО (устройство связи с объектом) в АРМ (автоматизированное рабочее место) оператора стенда и обрабатываются с помощью встроенного ПО (программное обеспечение).
Величина расхода задается с помощью частотного привода (12), который регулирует частотой вращения вентилятора.
ООО «ГЛОБУС» также выпускает стенды с критическими соплами.
Стенды с критическими соплами

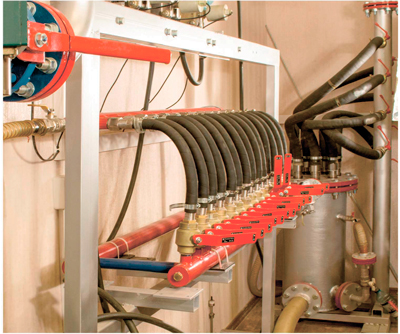

Рассмотрим работу такого стенда на примере стенда Ирга-ПУ (Л2) производства ООО «ГЛОБУС» (Рис. 2).
Рис. 2 – Стенд с критическими соплами
В рисунке 2 приняты следующие обозначения:
1 – Испытываемый расходомер
2 – Критические сопла
3 – Запорная арматура (шаровые краны или эн. клапаны)
4 – Термометр сопротивления
5 – Датчик перепада давления
6 – Датчик абсолютного давления
7 – Термометр сопротивления
9 – Вакуумный ресивер
10 – Вакуумный компрессор
11 – Реле разрежения
12 – УСО
13 – АРМ оператора
Движение воздуха по стенду создается за счет вакуумного насоса (10), установленного на выходе из стенда.
Величина расхода воздуха создается за счет критических сопел (2), включенных в нужном количестве. Какие сопла включать для задания конкретного расхода, сообщает АРМ оператора (13). Сопла включаются и выключаются с помощью запорных устройств (3).
Колокольные установки ООО «ГЛОБУС» не производил, но, если поступит заказ, мы сможем разработать стенд нужного типа.
Если сравнивать стенды по характеристикам, то наиболее точные – это колокольные установки, класс точности 0,15 и меньше. Установки на эталонных расходомерах и критических соплах как правило выпускаются с классом точности 0,3.
Выбор стенда с критическими соплами обуславливается необходимостью в сокращении времени поверки (калибровки) расходомеров и счетчиков, что бывает важно при большом количестве поверяемых приборов. Также на выбор типа поверочного стенда влияет соотношение цена – качество.
-
Достоинства стендов с эталонными расходомерами:
- низкое электропотребление
- пониженный уровень шума
- возможность работать в широком диапазоне температур измеряемого воздуха
Чтобы определить, какие установки предпочтительнее, надо рассматривать каждый случай отдельно.
Мы производим стенды широкого диапазона расходов: от 0, 016 м3/ч до 1 6000 3/ч, на любые диаметры, для различных типов расходомеров.
